Caneta Eletrocirúrgica BluePad

CANETA ELETROCIRÚRGICA DESCARTÁVEL – BLUEPAD

Modelo: BP20

ANVISA: 80722800019

Conteúdo: 01 Caneta Eletrocirúrgica BluePad

A Caneta Eletrocirúrgica Bluepad é usada para corte e coagulação para remover tecidos e controlar o sangramento usando corrente de alta frequência durante a cirurgia eletrocirúrgica com um gerador eletrocirúrgico (ESU).

A Caneta Eletrocirúrgica Bluepad é indicada para utilização em intervenções cirúrgicas que necessitem do eletrobisturi. A finalidade de uso do produto é conduzir a corrente elétrica gerada pelo eletrobisturi até o local onde deve ser feita a incisão ou a eletrocoagulação no paciente. Este produto se destinada ao uso em conjunto com gerador e placa eletrocirúrgica, que não são objetos deste registro.

Acompanha um eletrodo médico eletrocirúrgico tipo lâmina e a caneta já vem esterilizada e pronta para o uso, com sugestão de uso único

Produto estéril, pronto para uso, com eletrodo tipo faca acoplado. Indicado para uso único. Livre de látex (Latex Free). Esterilizado por Óxido de Etileno (ETO).

Modo de Uso:

1. Conectar a caneta ao gerador eletrocirúrgico compatível.
2. Verificar o encaixe firme do eletrodo tipo faca.
3. Pressionar o botão amarelo (CUT) para função corte ou o botão azul (COAG) para função coagulação.
4. Realizar o procedimento conforme a necessidade cirúrgica.
5. Descartar o produto após o uso.

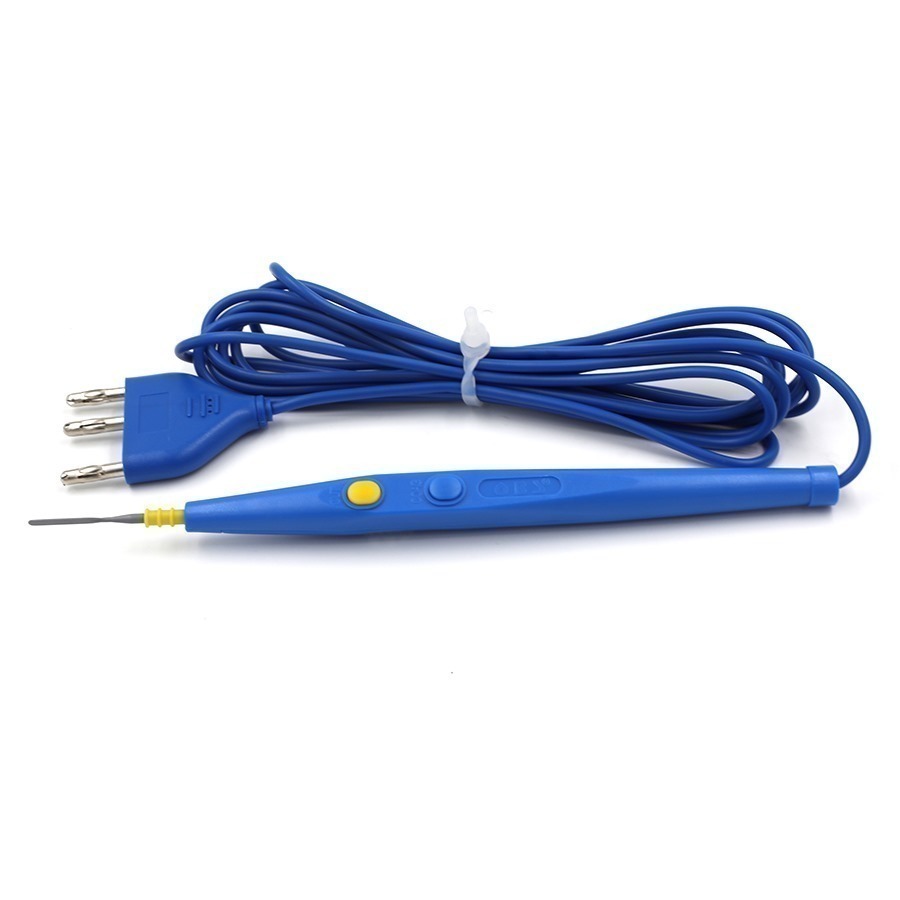

Características Técnicas:

Caneta:
Comprimento sem eletrodo: 154,7 mm
Comprimento com eletrodo: 192,1 mm
Peso: 61 a 65 gramas

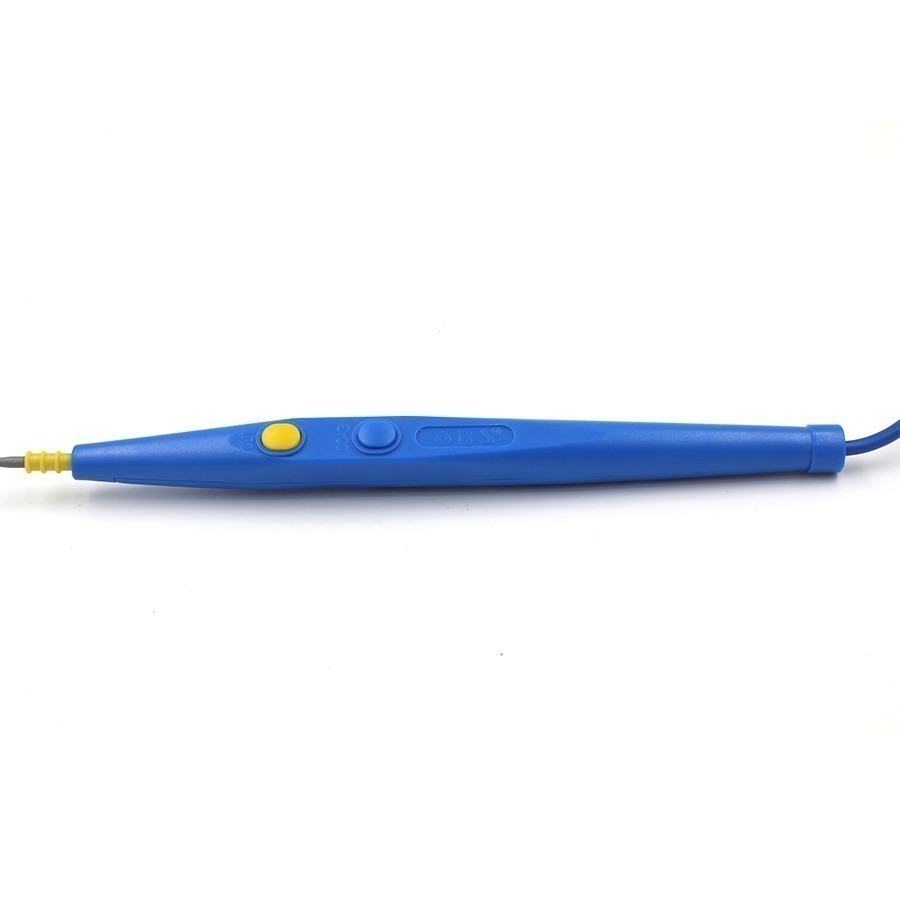

Design ergonômico, com alta resposta tátil nos botões de comando.
Botões manuais: amarelo (CUT – corte) e azul (COAG – coagulação).

Eletrodo:
Tipo: faca
Diâmetro: 2,4 mm
Comprimento: 70 mm
Material: Aço cirúrgico inoxidável 304

Cabo:
Comprimento: 3 metros
Diâmetro: 3 mm
Composição: PVC e cobre
Conector compatível com geradores padrão ESU

Parâmetros Elétricos:

Tensão nominal do acessório: 4500 V
Tensão máxima suportada: Pico de 90 kV
Corrente de saída máxima: 1 A
Corrente de vazamento: menor ou igual a 135 mA
Frequência de operação: 0 a 1,0 MHz
Resistência de corrente: 200 ohms
Potência de saída: 50 a 80 W

Compatibilidade com Equipamentos Testados:

Geradores Eletrocirúrgicos Compatíveis:

• Valleylab Force FX
• Bovie Aaron 1250
• OBS-350A

Placas Eletrocirúrgicas Compatíveis:

• OBS Split ESU Pads (GBS-Db 1031a)
• OBS Solid ESU Pads (GBS-Dm 1030a)

Atenção: A caneta deve ser utilizada apenas com geradores eletrocirúrgicos e placas que possuam certificação CE.

Composição dos Materiais:

O eletrodo é fabricado em aço inoxidável 304.
O corpo da caneta e os botões são feitos em resina ABS.
A placa de circuito é composta por PCB.
O cabo é constituído por PVC e fios de cobre.

Inspeção Pré-Uso:

Antes de cada uso, é fundamental realizar uma inspeção visual do produto para garantir segurança e funcionalidade. Verifique:

• Ausência de rachaduras, deformações ou danos no corpo da caneta.
• Conectores intactos e sem dobras ou quebras.
• Eletrodo bem encaixado e fixo.
• Ausência de cortes, perfurações, descoloração ou sinais de corrosão.
